Ván khuôn cột là thiết bị rất quan trọng trong xây dựng, đòi hỏi người dùng có chuyên môn, kinh nghiệm nhằm đảm bảo an toàn và mang lại hiệu quả thi công. Ván khuôn cột sản xuất phải đáp ứng được yêu cầu kỹ thuật, có khả năng chịu được lực đẩy của bê tông ướt… nhằm mục đích quyết định chất lượng bề mặt bê tông không bị cong, chênh sau khi tháo dỡ. Khi xây dựng một cột bê tông, người ta thường sử dụng ván khuôn cột để tạo ra không gian bên trong cột và đảm bảo tính chính xác. Ván khuôn cột có thể được lắp ráp thành một khung vuông hoặc hình trụ xung quanh khu vực cần đổ bê tông. Sau khi bê tông đã đông cứng, ván khuôn này sẽ được gỡ bỏ, để lại một cột bê tông hoàn chỉnh và chắc chắn.
Phân loại ván khuôn cột
Ván khuôn nhôm
Ván khuôn nhôm, còn được gọi là ván khuôn cột nhôm, là loại ván khuôn được làm từ hợp kim nhôm. Với tính chất nhẹ, bền và dễ gia công, ván khuôn nhôm đã trở thành một lựa chọn phổ biến trong ngành xây dựng và công nghiệp.
Các ưu điểm của ván khuôn nhôm bao gồm:
Nhẹ và dễ di chuyển: Ván khuôn nhôm có trọng lượng nhẹ hơn so với nhiều loại ván khuôn khác như ván khuôn thép, giúp dễ dàng vận chuyển, lắp đặt và di chuyển trên công trường xây dựng.
Độ bền cao: Nhôm có khả năng chống ăn mòn, không bị gỉ, và chịu được ánh sáng mặt trời và các yếu tố thời tiết khắc nghiệt. Do đó, ván khuôn nhôm có tuổi thọ lâu dài và khả năng tái sử dụng cao.
Độ chính xác và đồng nhất: Với quy trình gia công chính xác, ván khuôn nhôm cho phép tạo ra cột bê tông với kích thước và hình dạng chính xác, đồng nhất. Điều này đảm bảo tính thẩm mỹ và độ mịn của cấu trúc hoàn thành.
Tiết kiệm thời gian và lao động: Ván khuôn nhôm thường có các khớp nối, hệ thống cố định và các phụ kiện linh hoạt, giúp tăng tốc quá trình lắp đặt và tháo dỡ. Điều này giúp tiết kiệm thời gian và công sức của công nhân xây dựng.
Tính linh hoạt và tùy chỉnh: Ván khuôn nhôm có thể được tùy chỉnh về kích thước và hình dạng để phù hợp với các yêu cầu cụ thể của từng công trình. Hơn nữa, với tính linh hoạt, nó có thể được sử dụng cho nhiều loại cột bê tông khác nhau.
Ván khuôn nhôm là một giải pháp hiệu quả và tiện ích trong quá trình xây dựng cột bê tông. Sự kết hợp giữa tính nhẹ, bền, độ chính xác và linh hoạt của ván khuôn nhôm đã được nhiều nhà thầu và kiến trúc sư đánh giá cao.
Ván khuôn nhựa
Ván khuôn nhựa chủ yếu được nhập khẩu, chưa sản xuất được tại Việt Nam. Nó phù hợp với các dự án nhà hàng loạt, ứng dụng cho các công trình có kết cấu: sàn, dầm, cột, móng và tường
Ván khuôn thép
Một số tính năng chính của ván khuôn thép:
- Giảm hiệu ứng tổ ong trong bê tông
- Dễ dàng cài đặt và tháo dỡ
- Thích hợp cho các cấu trúc cong
- Cứng cáp và bền bỉ, với tuổi thọ dài
- Bề mặt bê tông mịn
- Không thấm nước
Loại ván khuôn này có nhược điểm là chi phí cao, gây tốn kém, Là sản phẩm được sản xuất bằng tole chất lượng cao, đạt chuẩn độ bền và có thể tái sử dụng nhiều lần
Ưu điểm:
- Thuận tiện trong việc tháo gỡ và vận chuyển, dễ di dời
- Có tuổi thọ cao
- Sử dụng lại được nhiều lần.
- Rất hữu ích cho nhiều dự án và nó là một lựa chọn khả thi cho nhiều chủ thầu
- Ván khuôn ép phủ phim
- Nó được sản xuất đa dạng với kích cỡ và độ dày khác nhau. Được ứng dụng chủ yếu cho các kết cầu sàn và móng
- Tính chất của ván khuôn ván ép là cường độ cao, độ bền tốt và trọng lượng nhẹ.
Ván khuôn panel
Là một hệ thống xây dựng phù hợp với các công trình có kết cấu cột và dầm.

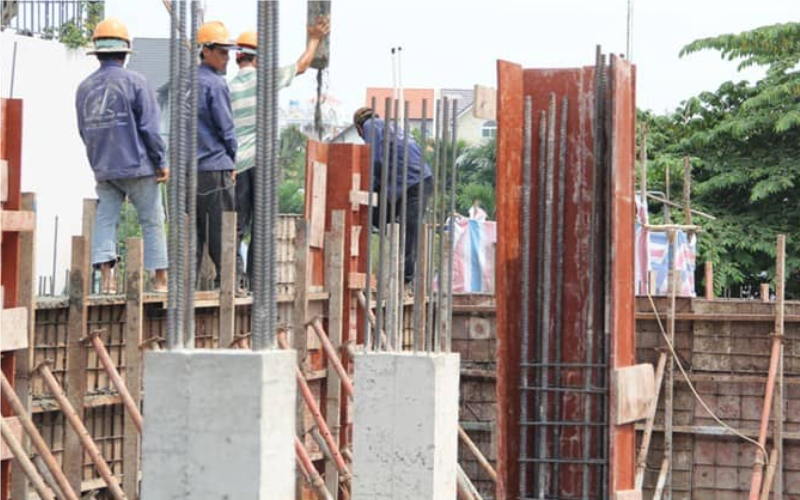

Các bước thi công ván khuôn cột
Đối với cột có kích thước nhỏ có cạnh từ 400mm trở xuống, ván khuôn cột được đóng sẵn thành hộp 3 mặt có kích thước theo thiết kế và được lắp dựng vào vị ví của cột, sau đó ta ghép dần ván khuôn mặt còn lại của cột và đổ bê tông từ dưới lên sao cho từng lớp cách nhau khoảng 40-60cm.
Đối với cột lớn có cạnh dài 500mm trở lên, mỗi mặt có thể ghép nhiều mảng, sau khi ghép các mảng ván theo hình dạng của cột thì dùng gông để cố định, gông có thể làm bằng gỗ hay thép. Khoảng cách giữa các gông khoảng từ 0,40-0,60m. Chân ván khuôn cột có chừa một cửa nhỏ để vệ sinh trước khi đổ, kích thước cửa khoảng 30 x 40cm và có nắp đậy được gia công sẵn.
Đối với những cột cao nếu đổ bê tông trực tiếp từ đầu cột xuống, bê tông sẽ bị phân tầng. Đổ bê tông từng lớp 40- 60cm tiến hành đầm dùi xong mới đổ lớp tiếp theo.
Nếu phải đổ từ trên đầu cột sẽ dùng vòi đưa vào cột sao cho khi đổ chiều cao rơi của bê tông không được vượt quá 1m.
Đầu cột nối với dầm phải đóng nẹp đứng và nẹp ngang để gác ván khuôn dầm.
An toàn trong lắp đặt và tháo dỡ
Ván khuôn cột chống, giàn giáo là những bộ phận chủ yếu được dùng trong thi công bê tông nên phải thực hiện theo đúng yêu cầu trong thiết kế thi công; ván khuôn ghép sẵn thành khối (ván khuôn hộp dầm, xà, các tấm ghép…) phải đảm bảo vững chắc khi cẩu lắp.
Khi dựng ván khuôn chồng lên nhau nhiều tầng, phải cố định chắc chắn tầng dưới mới được tiếp tục đặt phần trên.
Khi chuyển ván khuôn bằng cần trục đến nơi lắp đặt phải tránh va chạm vào các bộ phận kết cấu đã lắp dựng trước. Lắp đặt ván khuôn ở độ cao 1,5m trở lên so với mặt sàn phải đứng trên giàn giáo ghế, giáo cao.
Dựng lắp ván khuôn treo hoặc ván khuôn trượt không cần dựng giàn giáo nhưng phải giao cho công nhân được huấn luyện làm việc trên cao.
Trong khi lắp đặt phải sử dụng dây an toàn buộc vào chỗ chắc chắn. Dựng ván khuôn cho kết cấu vòm và vỏ phải có giàn thao tác và can bảo vệ xung quanh. Khoảng cách từ ván khuôn đến giàn thao tác không được nhỏ hơn 1,5m.
Ở vị trí ván khuôn nghiêng, phải làm sàn thao tác thành từng bậc có chiều rộng ít nhất là 40m.
Chỉ được lắp ván khuôn treo vào khung của công trình sau khi các bộ phận của khung đã liên kết xong. Ván khuôn treo phải liên kết sao cho không bị chuyển vị đu đưa.Lắp ráp ván khuôn trượt và giá treo để thi công phải đúng thiết kế.
Hình dạng và kết cấu ván khuôn cột đạt tiêu chuẩn:
- Có nhiều dạng: vuông, chữ nhật, đa giác, tròn; kích thước lại luôn thay đổi theo các tầng nhà.
- Cột cũng như tường là kết cấu cao và thẳng đứng.
- Lực của bê tông lên ván khuôn cột thường lớn hơn so với trường hợp ván khuôn tường
